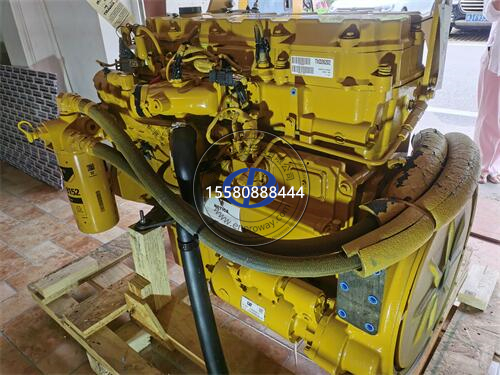

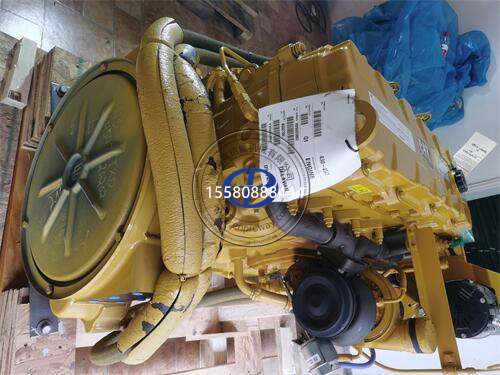

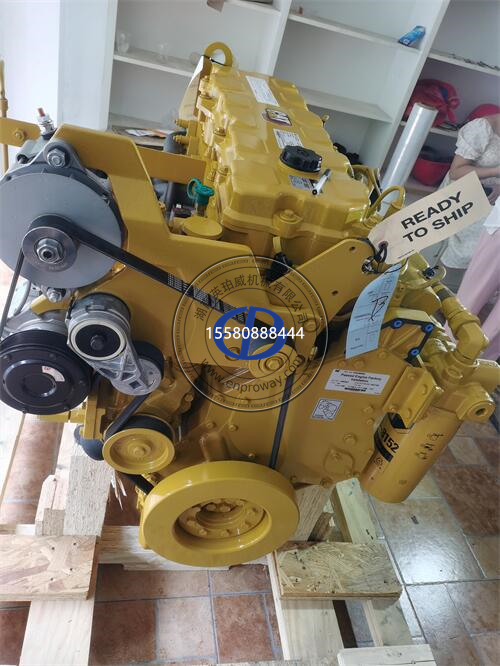

卡特 336D2L 挖機 C9 發動機概述
在大型工程機械設備的舞臺上，卡特 336D2L 挖機堪稱明星產品，憑借卓越的性能、可靠的質量，在礦山開采、大型基建、港口作業等眾多領域承擔著關鍵任務。其核心動力源 ——C9 發動機，更是凝聚了卡特彼勒先進的技術與制造工藝，為整機的高效運作提供了堅實保障。
卡特 336D2L 挖機定位為大型履帶式挖掘機，整機工作重量通常在 34 - 37 噸左右，屬于中型到大型挖掘機范疇，可適應各類復雜的大型工程作業場景。C9 發動機的額定功率達到 209kW（ISO 14396 標準），強勁的動力輸出讓挖機在面對堅硬的巖石、厚重的土方時，都能輕松應對，挖掘力十足。無論是礦山中開采礦石，還是大型建筑工地上的地基挖掘，它都能高效完成任務，大大提高了工程進度。
從環保角度看，C9 發動機符合美國 EPA Tier 3、歐盟 Stage IIIA 和中國非公路用車輛 Stage III 等效排放標準，在滿足強大動力需求的同時，也積極響應了全球環保號召，降低了對環境的污染。在節能與可靠性方面，發動機融入了大量久經考驗、堅固耐用的部件，制造工藝精密。并且，發動機轉速自動控制功能十分智能，在無負載或輕負載條件下，會自動激活降低發動機轉速，從而最大限度地減少油耗，為用戶節省了燃油成本。例如在一些間歇性作業的工況下，該功能就可以有效避免不必要的燃油浪費。

C9 發動機總成關鍵配件解析
核心配件大盤點
C9 發動機總成包含眾多關鍵配件，它們協同工作，是發動機穩定、高效運行的基礎。
缸套作為發動機的重要組成部分，就像是發動機的 “守護者”。它直接與高溫、高壓的燃氣接觸，承受著極大的熱負荷和機械負荷。其主要作用是為活塞提供一個精確的運動導向，保證活塞在氣缸內做往復直線運動時的密封性，防止燃氣泄漏和機油竄入燃燒室。例如，在發動機的工作過程中，活塞會在缸套內高速往復運動，缸套的內壁光滑度和尺寸精度直接影響著活塞的運動順暢程度以及發動機的動力輸出。如果缸套磨損嚴重，就會導致活塞與缸套之間的間隙增大，從而使發動機出現漏氣、功率下降、油耗增加等問題。
活塞是發動機的 “動力傳輸者”，它承受著燃燒氣體的巨大壓力，并通過活塞銷將這個壓力傳遞給連桿，進而推動曲軸旋轉，輸出動力。在發動機的每個工作循環中，活塞都要經歷進氣、壓縮、做功和排氣四個沖程，頻繁地進行高速往復運動。所以，活塞不僅需要具備高強度和耐高溫的特性，還需要有較輕的重量，以減少運動時的慣性力。像卡特 336D2L 挖機 C9 發動機的活塞，通常采用優質的鋁合金材料制造，經過精密的加工工藝，確保其在極端的工作條件下也能穩定可靠地運行。
活塞銷則是連接活塞和連桿的 “橋梁”，它的作用是將活塞所承受的氣體作用力傳遞給連桿，同時使連桿小頭能夠帶動活塞一起運動，保證發動機內活塞與連桿的協同工作，使燃料混合氣能被有效壓縮，連桿能把壓縮能量轉化為轉動軸的動能，確保發動機正常運轉。為了適應發動機高速運轉和巨大負荷的工作環境，活塞銷一般用優質合金鋼制造，并作成空心以減輕重量。
此外，軸瓦、止推片、連桿瓦等配件也都在發動機的運行中發揮著不可或缺的作用。軸瓦主要用于減少曲軸與缸體之間的摩擦和磨損，保證曲軸的平穩轉動；止推片用于限制曲軸的軸向移動，確保發動機內部零部件的相對位置穩定；連桿瓦則安裝在連桿大頭孔內，與曲軸連桿軸頸配合，同樣起到減少摩擦和磨損的作用。

曲軸軸承套件 2436716 深度剖析
在 C9 發動機的眾多關鍵配件中，2436716 曲軸軸承套件有著舉足輕重的地位。它主要由曲軸主軸承、連桿軸承等組成，這些軸承采用了特殊的材料和先進的制造工藝，具備出色的耐磨性、耐腐蝕性和承載能力。

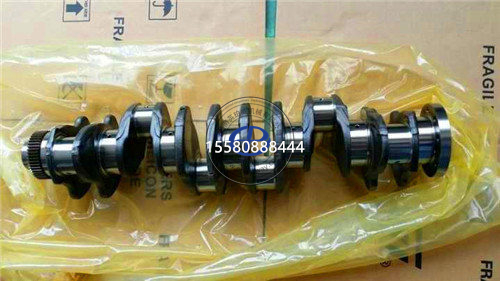

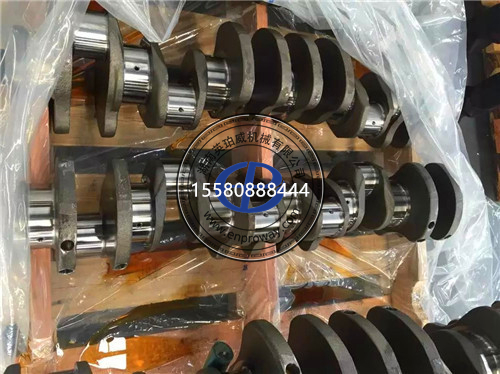

從功能上看，曲軸軸承套件就像是發動機的 “穩定器”。曲軸在發動機中扮演著核心角色，它將活塞的往復直線運動轉化為旋轉運動，輸出動力。而曲軸軸承套件則為曲軸提供了可靠的支撐和潤滑，減少曲軸在高速旋轉過程中的摩擦和磨損，保障曲軸能夠穩定、順暢地運轉。例如，當發動機處于高負荷工作狀態時，曲軸會承受巨大的扭矩和沖擊力，此時曲軸軸承套件能夠有效地分散這些力，避免曲軸因受力不均而發生變形或損壞。

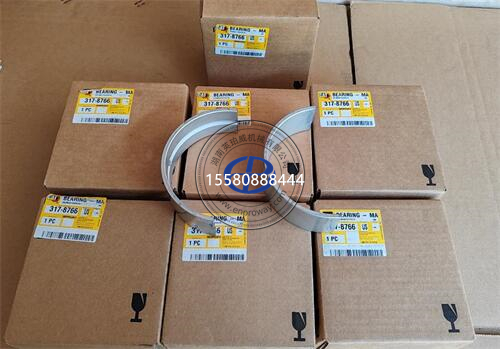

在結構特點方面，2436716 曲軸軸承套件設計精妙。主軸承通常采用分體式結構，由上、下兩片軸承組成，安裝在缸體的主軸承座上，能夠緊密地抱住曲軸的主軸頸。軸承的內表面一般澆鑄有一層減摩合金，如巴氏合金、銅鉛合金等，這些合金具有良好的減摩性能和順應性，能夠在曲軸與軸承之間形成一層均勻的油膜，進一步降低摩擦系數，減少磨損。連桿軸承同樣采用類似的結構和材料，安裝在連桿大頭孔內，與曲軸的連桿軸頸配合工作。
如果曲軸軸承套件出現故障，如磨損、燒蝕等，將會對發動機的性能產生嚴重影響。發動機可能會出現異常的噪音，這是因為軸承磨損后，曲軸與軸承之間的間隙增大，在運轉過程中會產生撞擊聲；還可能導致發動機功率下降，油耗增加，因為軸承故障會使曲軸的運轉阻力增大，從而影響發動機的動力輸出效率；嚴重時甚至會導致曲軸抱死，使發動機無法正常工作。所以，在對卡特 336D2L 挖機 C9 發動機進行維護和大修時，必須高度重視曲軸軸承套件 2436716 的檢查和更換，確保其處于良好的工作狀態。

大修配件清單全公開
必備大修配件一覽

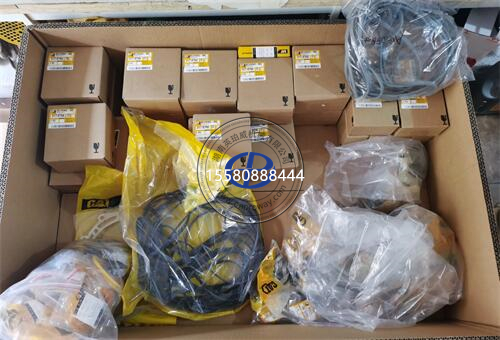

當卡特 336D2L 挖機 C9 發動機需要大修時，一份詳細且準確的配件清單是確保維修工作順利進行的關鍵。除了前面提到的缸套、活塞、活塞銷、曲軸軸承套件 2436716 外，還需要以下重要配件：
軸瓦（1512939）：軸瓦是發動機中減少曲軸與缸體之間摩擦和磨損的關鍵部件。它通常由鋼背和減摩合金層組成，減摩合金層能夠有效降低摩擦系數，保護曲軸和缸體。在發動機的長期運轉過程中，軸瓦會受到持續的壓力和摩擦，容易出現磨損、燒蝕等問題。當軸瓦磨損到一定程度時，會導致曲軸與軸瓦之間的間隙增大，從而產生異常的噪音和振動，嚴重影響發動機的性能和可靠性。所以，在發動機大修時，軸瓦是必須檢查和更換的配件之一。

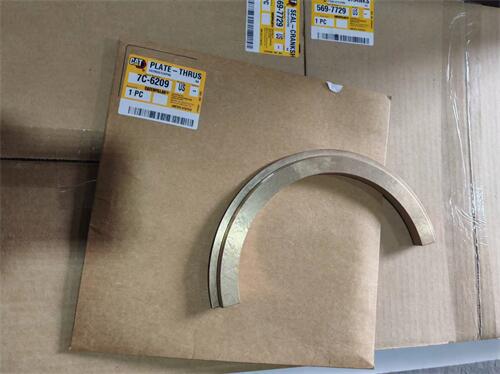

止推片（2463150）：止推片的主要作用是限制曲軸的軸向移動，保證發動機內部零部件的相對位置穩定。發動機在工作過程中，曲軸會受到各種力的作用，包括氣體壓力、慣性力等，這些力可能會使曲軸產生軸向竄動。如果曲軸的軸向竄動過大，會導致連桿、活塞等部件的工作異常，甚至會損壞發動機。止推片通過與曲軸的止推面接觸，能夠有效地阻止曲軸的軸向移動，確保發動機的正常運轉。卡特 C9 發動機通常配備 2 片止推片，在大修時，需要仔細檢查止推片的磨損情況，如有必要，及時更換。

連桿瓦（2133190）：連桿瓦安裝在連桿大頭孔內，與曲軸連桿軸頸配合，起到減少摩擦和磨損的作用。它和軸瓦一樣，由鋼背和減磨合金層構成。在發動機的工作循環中，連桿瓦承受著來自活塞的巨大壓力和沖擊力，同時還要隨著連桿做高速往復運動和旋轉運動，工作條件十分惡劣。因此，連桿瓦也是容易磨損的部件之一。一旦連桿瓦出現磨損、燒蝕或拉傷等問題，會導致發動機出現連桿瓦異響，表現為比曲軸瓦敲擊聲輕、緩而短促的 “當、當” 聲響，怠速時聲響較小，中速時明顯，突然加速時增大。此時，就需要及時更換連桿瓦，以保證發動機的正常運行。
凸輪軸軸承（2165586 ）：凸輪軸軸承為凸輪軸提供支撐，確保凸輪軸能夠平穩地旋轉，從而控制氣門的開啟和關閉。它需要承受凸輪軸的旋轉力和氣門機構的作用力，如果凸輪軸軸承磨損或損壞，會導致凸輪軸的運轉不平穩，進而影響氣門的正常開閉時間和升程，使發動機出現進氣不足、排氣不暢等問題，降低發動機的功率和性能。所以，在發動機大修時，也需要對凸輪軸軸承進行檢查和更換。

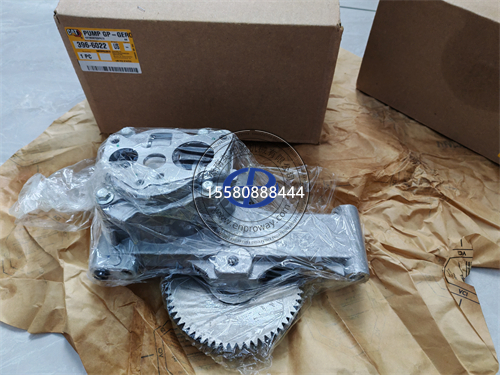

機油泵：機油泵的作用是將機油從油底殼中抽出，并以一定的壓力輸送到發動機各個潤滑部位，形成潤滑油膜，減少零部件之間的摩擦和磨損，同時還能起到冷卻、清洗和密封的作用。如果機油泵出現故障，如磨損嚴重、內部零件損壞等，會導致機油壓力不足，無法為發動機提供足夠的潤滑，從而引發一系列嚴重的問題，如燒瓦、拉缸等。在卡特 336D2L 挖機 C9 發動機大修時，如果舊機油泵磨損嚴重，就需要重新更換一臺新的機油泵，以確保發動機的潤滑系統正常工作。

配件質量與選擇要點
在為卡特 336D2L 挖機 C9 發動機選擇大修配件時，質量是至關重要的因素，直接關系到發動機的維修效果和后續的使用性能、可靠性。
優先選擇原廠配件：原廠配件是由卡特彼勒公司按照嚴格的質量標準和工藝要求生產的，與發動機的匹配度極高，能夠最大程度地保證發動機的性能和可靠性。原廠配件在材料選擇、制造工藝、質量檢測等方面都有著嚴格的把控，其質量和穩定性是經過長期實踐驗證的。雖然原廠配件的價格相對較高，但其使用壽命長，性能穩定，能夠減少因配件質量問題導致的維修次數和停機時間，從長期來看，反而能夠降低使用成本。例如，原廠的曲軸軸承套件 2436716，其材料和制造工藝都符合卡特 336D2L 挖機 C9 發動機的設計要求，能夠為曲軸提供精準的支撐和良好的潤滑，有效延長發動機的使用壽命。
選擇正規渠道的副廠配件：如果考慮成本因素，選擇副廠配件時，一定要選擇從正規渠道購買，且有質量保障的產品。正規的副廠配件生產廠家通常具備一定的技術實力和生產能力，能夠按照相關的標準和規范生產配件，并且會對產品進行嚴格的質量檢測。在購買副廠配件時，要注意查看產品的品牌、質量認證、生產廠家等信息，了解其口碑和市場反饋。同時，要選擇有完善售后服務的供應商，以便在配件出現問題時能夠及時得到解決。但需要注意的是，一些劣質的副廠配件可能會存在材料不合格、尺寸精度不夠、制造工藝粗糙等問題，這些問題會導致配件的使用壽命縮短，甚至會對發動機造成嚴重的損壞。所以，在選擇副廠配件時，一定要謹慎，不要貪圖便宜而購買質量無保障的產品。
關注配件的質量認證：無論是原廠配件還是副廠配件，都應該關注其是否具備相關的質量認證，如 ISO 9001 質量管理體系認證、ISO/TS 16949 汽車行業質量管理體系認證等。這些認證是對配件生產廠家質量管理能力和產品質量的一種認可，具備這些認證的配件在質量上更有保障。此外，還可以查看配件的外觀質量，如表面是否光滑、有無瑕疵、標識是否清晰等，這些細節也能夠在一定程度上反映配件的質量。

維修案例與經驗分享
實際維修案例展示
在實際的工程作業中，卡特 336D2L 挖機 C9 發動機因曲軸軸承套件損壞而引發故障的情況并不少見。以某礦山施工現場的一臺卡特 336D2L 挖機為例，這臺挖機在連續高強度作業一段時間后，操作人員發現發動機出現了異常情況。
故障現象表現為發動機運轉時發出異常的噪音，且隨著工作時間的增加，噪音愈發明顯，同時伴有輕微的振動。發動機的動力輸出也有所下降，在挖掘作業時，明顯感覺力量不足，無法像往常一樣高效地完成任務。
維修人員在接到故障報告后，迅速對發動機進行了全面檢查。首先，通過專業的聽診工具，對發動機各部位進行仔細聽診，初步判斷噪音來自于曲軸部位。隨后，使用先進的檢測設備對曲軸的運轉情況進行監測，發現曲軸的徑向跳動超出了正常范圍。經過進一步拆解檢查，確定是曲軸軸承套件中的連桿軸承出現了嚴重磨損，部分區域甚至出現了燒蝕的痕跡。
針對這一故障，維修人員制定了詳細的維修方案。他們首先對發動機進行了全面拆解，將損壞的曲軸軸承套件 2436716 中的連桿軸承等部件進行了更換。在更換過程中，嚴格按照卡特彼勒的維修標準和工藝要求進行操作，確保新配件的安裝精度和質量。同時，對曲軸的軸頸進行了仔細的測量和檢查，發現軸頸也有輕微的磨損，于是對軸頸進行了磨削修復，使其恢復到標準尺寸。在完成所有維修工作后，對發動機進行了組裝和調試，經過多次試運行，發動機的異常噪音消失，振動明顯減小，動力輸出恢復正常，挖機重新投入到了高效的工作中。

維修過程中的注意事項
在維修卡特 336D2L 挖機 C9 發動機時，尤其是涉及到曲軸軸承套件 2436716 等關鍵部件的維修，有許多注意事項需要牢記。
維修工具的正確使用：使用專門為卡特 336D2L 挖機 C9 發動機設計的維修工具，這些工具能夠保證維修操作的準確性和安全性。例如，在拆卸和安裝曲軸軸承時，需要使用專業的軸承拉拔器和安裝工具，避免因工具不當而損壞軸承或其他部件。使用劣質的工具可能會導致軸承安裝不到位，從而影響發動機的正常運轉。在安裝曲軸軸承時，如果使用的工具不合適，可能會使軸承受到不均勻的壓力，導致軸承變形，進而引發一系列故障。
維修數據的準確把握：卡特彼勒為每一款發動機都提供了詳細的維修數據和技術參數，維修人員必須嚴格按照這些數據進行操作。在安裝曲軸軸承套件時，要準確掌握軸承的間隙、配合尺寸等關鍵數據，確保安裝后的軸承能夠正常工作。曲軸主軸承的間隙一般要求在 0.03 - 0.08mm 之間，如果間隙過大，會導致曲軸在運轉過程中出現晃動，產生異常噪音和磨損；如果間隙過小，會使軸承與軸頸之間的摩擦增大，導致溫度升高，甚至可能出現燒瓦的情況。
各配件的安裝順序和擰緊力矩：發動機各配件的安裝順序和擰緊力矩都有嚴格的規定，不能隨意更改。在安裝曲軸軸承套件時，要按照先安裝主軸承，再安裝連桿軸承的順序進行操作。在擰緊軸承座螺栓時，要按照規定的力矩和順序進行擰緊，一般是從中間向兩邊依次擰緊，以確保軸承座的均勻受力。卡特 336D2L 挖機 C9 發動機曲軸瓦座螺絲的擰緊力矩通常為 25 - 30N・m，連桿螺絲的擰緊力矩也有相應的標準，如果擰緊力矩不足，會導致螺栓松動，影響發動機的可靠性；如果擰緊力矩過大，可能會使螺栓斷裂或損壞配件。
維修環境的清潔：維修環境的清潔度對發動機的維修質量有著重要影響。在維修過程中，要確保維修場地干凈整潔，避免灰塵、雜質等進入發動機內部。在拆解發動機時，要對各個部件進行妥善的保護，防止其受到污染。如果在維修過程中，有灰塵或雜質進入到曲軸軸承等關鍵部位，會加速軸承的磨損，降低發動機的使用壽命。
維修人員的專業技能：維修卡特 336D2L 挖機 C9 發動機需要維修人員具備扎實的專業知識和豐富的實踐經驗。維修人員要熟悉發動機的結構、工作原理和維修工藝，能夠準確判斷故障原因，并采取有效的維修措施。維修人員還需要具備良好的職業道德和責任心，嚴格按照維修標準和規范進行操作，確保維修質量。

總結與展望
卡特 336D2L 挖機 C9 發動機作為工程機械設備的核心動力，其性能和可靠性直接關系到工程作業的效率和成本。通過對 C9 發動機總成關鍵配件的解析，我們了解到缸套、活塞、活塞銷以及曲軸軸承套件 2436716 等在發動機運行中的關鍵作用；詳細的大修配件清單為維修工作提供了全面指導，同時強調了選擇高質量配件的重要性；實際維修案例和經驗分享則讓我們更直觀地認識到維修過程中的要點和注意事項。
在未來，隨著科技的不斷進步，發動機技術也將迎來新的發展。一方面，發動機將朝著更加高效、環保、智能化的方向發展。例如，采用新型燃燒技術和材料，進一步提高燃油利用率，降低排放；引入智能控制系統，實現發動機的自適應調節和故障預警，提高設備的可靠性和維護便利性。另一方面，發動機配件也將不斷改進和創新。配件生產廠家將加大研發投入，采用更先進的制造工藝和材料，提高配件的質量和性能，以滿足發動機技術發展的需求。
對于卡特 336D2L 挖機的用戶和維修人員來說，緊跟發動機技術發展趨勢，不斷學習和掌握新的維修知識和技能，正確選擇和使用發動機配件，是確保挖機始終保持良好運行狀態，提高工程作業效率的關鍵。希望本文能夠為大家在卡特 336D2L 挖機 C9 發動機的維護、維修以及配件選擇等方面提供有益的參考和幫助，讓我們共同期待卡特 336D2L 挖機在未來的工程建設中繼續發揮更大的作用。
